高精度針孔檢測設備
More >>
設備品牌：火眼
可以檢測的孔：5um、10um、20um、30um、40um等
運行速度：1200m/min、900m/min、600m/min、400m/min
傳感器速度：20皮秒
【產品介紹】
火眼針孔探測系統是一種使用皮秒光子技術,來檢測微孔的設備，設備上安裝有皮秒速度的檢測傳感器，同時配備紅外激光源。這個設備的高速響應能力，使設備能夠在高速情況下檢測到5um，10um的微孔。該種類型設備的設計、生產和使用必須遵循歐洲標準EN 60825 -1。ASM20D的設計、制造和測試均遵循該標準。ASM20D針孔檢測儀是一種光電靜態系統，設計用于檢測非透明軋制鋁箔上的微孔。
使用激光的優點:
1、具有很高的分辨率;
2、抗干擾能力強;
3、獲取的信息量豐富;
4、可全天候工作;
5、對樣品無接觸，無損傷;
6、無需客戶提供樣品，根據數據庫就可以判斷;
7、快速分析，鑒別各種厚度的特性;
8、高、低溫及高壓條件下測量;
9、光譜成像快速、簡便，分辨率高儀器穩固，體積適中，維護成本低，使用簡單。
【檢測原理】

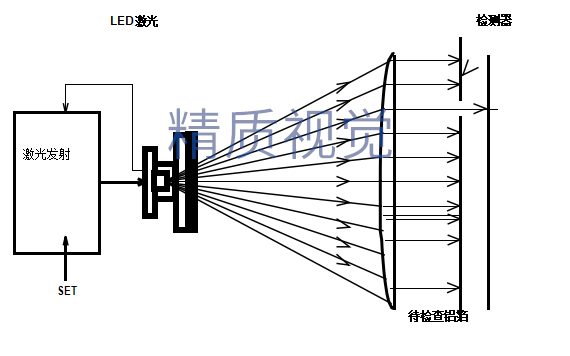

如圖所示，當高精度激光投射到被檢測鋁箔的左側時，只要在檢測線上存在微孔，鋁箔右側形成的能量就是微孔區域面積的一個線性函數。雷達探測器將采集到的光子，通過光信號處理單元進行針孔分類識別。
由于產品表面的微孔很小，孔的大小的跨度很大，將帶來大量的信息處理工作。雷達探測器將各種微孔分類識別并定義微孔，從而智能化篩選出實際微孔的級別，通過系統給出實時報警信號此過程中系統收集微孔信息生成質量報表。
【核心技術】
【系統特點】
【技術參數】
【核心單元】
| 項目 | 數量 | 型號 |
| 發射器 | 2個 | HDT |
| 雙接收器 | 1個 | HDR |
| 電子控制單元 | 1個 | HDE |
| 微孔校準器 | 1個 | HDO |
| 接口柜 | 1個 | HDI |
| 計算機系統 | 1個 | HDC |
【安裝位置】
針孔檢測儀ASM20D易于安裝，因?yàn)樗呐渲煤唵?。發射器和接收器單元是經過預組裝并排列好的。可以使用同樣的組裝支架將設備安裝到生產線上。
電子控制單元直接安裝在接收器的背部蓋板上,并在兩個單元間進行內部連接。發射器單元和接收器單元通過僅提供低壓供電、低頻信號的獨立屏蔽電纜連接至電子柜。這種方法可以保證ASM20D系統符合EMC安全標準。屏蔽電纜的現場連接側帶有插塞式接頭，便于運輸和安裝。一個標準螺桿式端子塊位于電子柜內，專門用于I/O和以太網計算機連接。
【檢測界面】
