視覺檢測項目開發

鋁件孔洞檢測

　　品牌型號：MVI

　　檢測范圍：適應任意幅寬(根據生產線寬度進行定制)

　　檢測對象：鋁件

　　檢測精度：0.01mm

產品簡介

　　【概述】

　　鋁件孔洞檢測是典型的機器視覺系統，系統由工業數字相機、工業鏡頭、機器視覺光源、檢測軟件、工控機等組成。

　　【檢測要求】

　　1、檢測目標：鋁件;

　　2、檢測內容：孔的大小，孔的位置，孔的毛刺;

　　3、工件材質：鋁;

　　4、尺寸：工件整體外形尺寸：230*100*40，檢測部分尺寸：230*65.4，孔大小：2.0~2.4，孔間距(中心距)18;

　　5、檢測精度：0.1mm;

　　【檢測原理】

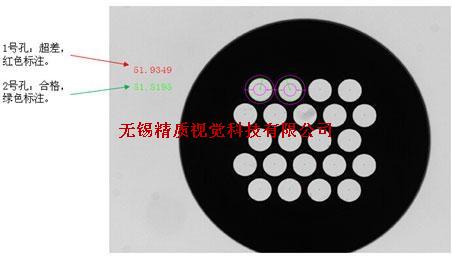

　　1、檢測目標：對產品上的孔洞進行尺寸測量，其中標準孔徑大小為51.85，公差正負0.05。

　　2、檢測方式：采用背光源照射的方式，通過相機可得到產品的清晰輪廓圖像。

　　3、軟件檢測原理：通過輪廓識別及圓擬合的方式可得到孔洞的直徑信息，并將檢測值與標準值進行比對，若超出公差范圍則輸出NG(不合格)信號，若符合公差要求則出差OK(合格)信號。

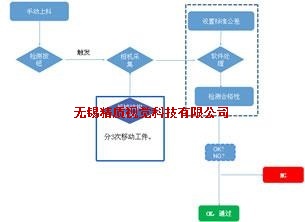

　　【檢測流程】

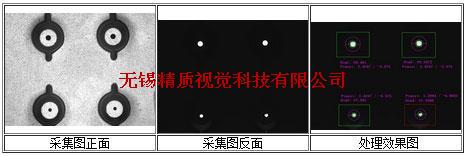

　　【檢測效果】
