您所在的位置：精質視覺 > 新聞中心>視覺檢測設備工作原理
2022-08-04 13:59:29 精質視覺

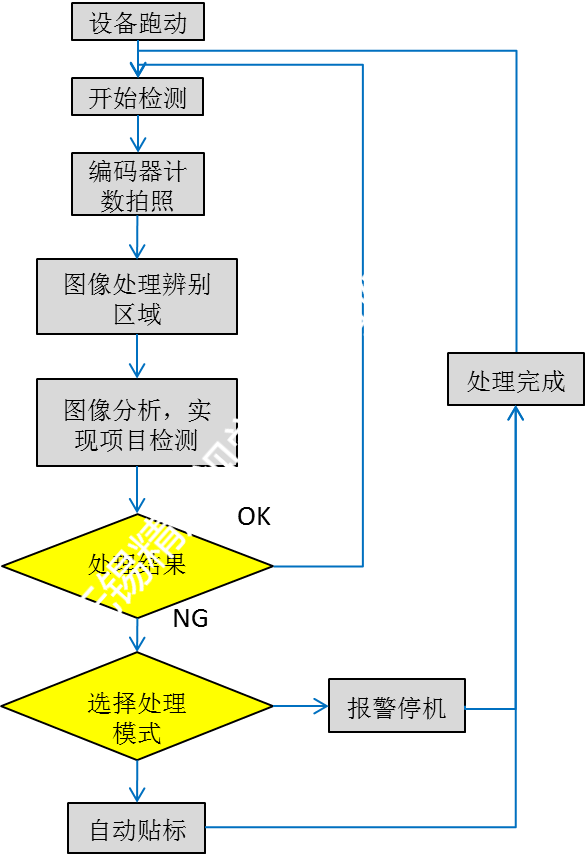

01、工件定位檢測器探測到物體已經運動至接近攝像系統的視野中心，向圖像采集部分發送觸發脈沖。
02、圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。
03、攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。
04、攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。
05、另一個啟動脈沖打開燈光照明，燈光的開啟時間應該與攝像機的曝光時間匹配。
06、攝像機曝光后，正式開始一幀圖像的掃描和輸出。
07、圖像采集部分接收模擬視頻信號將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。
08、圖像采集部分將數字圖像存放在處理器或計算機的內存中。
09、處理器對圖像進行處理、分析、識別，獲得測量結果或邏輯控制值。
10、處理結果控制流水線的動作、進行定位、糾正運動的誤差等。
以上內容就是對CCD視覺檢測設備及其工作原理的介紹了，視覺檢測系統是一種相對復雜的系統。大多監控和檢測對象都是運動的物體，系統與運動物體的匹配和協調動作尤為重要，所以給系統各部分的動作時間和處理速度帶來了嚴格的要求。
