薄膜在線缺陷檢測系統的原理、參數及功能

2024-03-06 10:55:46 精質視覺

　　在工業生產中，薄膜產品由于其輕薄、易加工等特點，被廣泛應用在包裝、電子、建筑等多個領域。然而，薄膜生產過程中的瑕疵和污點問題一直是困擾廠家的難題。為了解決這個問題，薄膜在線缺陷檢測系統應運而生。這是一種基于機器視覺技術的自動化檢測系統，能夠?qū)崟r(shí)、準確地檢測出薄膜表面的瑕疵和污點，大大提高了生產效率和產品質量。

　　檢測原理:

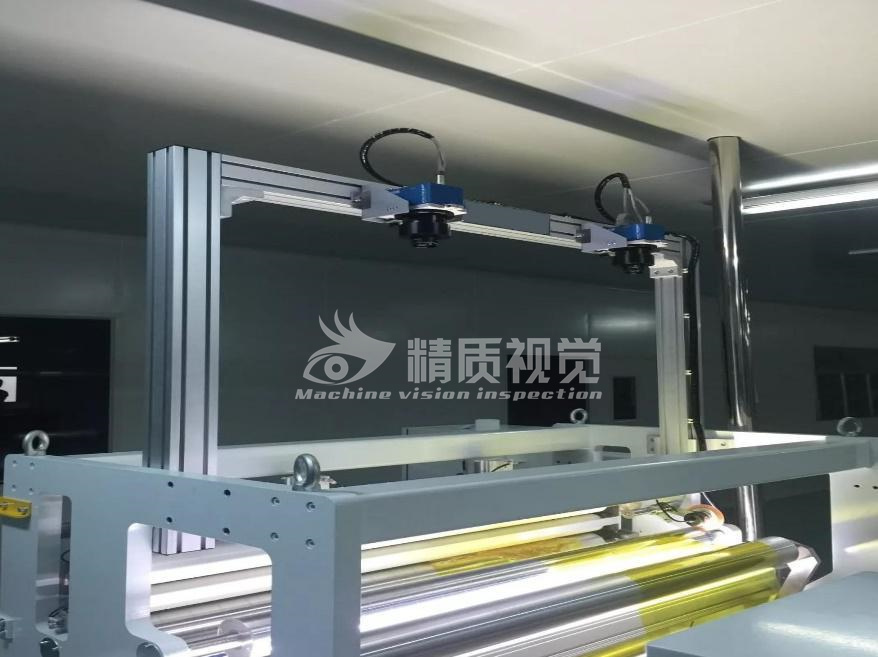

　　針對透光率高的薄膜材料，系統采用透射的打光檢測方式進行檢測，即光源在薄膜的下方，相機在薄膜的上方進行圖像拍攝(對于不透明的材料則采用反射的打光方式，即光源與相機在所要檢測面的同一側)。產線運行時，系統通過編碼器實時的采集產線運行狀態信息并開始檢測，系統將相機采集到的圖像通過精質視覺圖像分析軟件進行瑕疵處理，由于瑕疵與正常產品的圖像在灰階上存在明顯差異，從而使得系統能夠發現瑕疵，并通過進一步的計算、分析來確定瑕疵的大小、位置、類型等信息。

　　技術參數：

　　檢測對象保護膜、涂布膜、光學膜、鋰電隔膜、食品包裝膜

　　檢測幅寬適應任意幅寬(根據生產線寬度進行定制)

　　檢測速度 MAX：600m/min

　　檢測精度 0.1mm*0.1mm

　　缺陷類型晶點、線條、黑點、蚊蟲、孔洞、劃傷等常見缺陷

　　測寬精度產線無縱向偏移時誤差≤3mm

　　缺陷標識 自動聲光報警，同時在系統界面顯示當前缺陷的具體圖像及信息

　　歷史記錄記錄每一卷薄膜缺陷的總數，分布的位置、大小、面積等信息
