紙張表面瑕疵在線檢測系統參數是怎么樣

2021-12-15 15:34:34 精質視覺

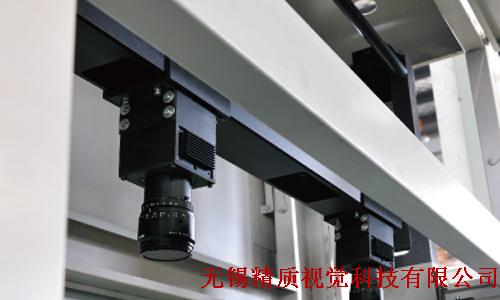

　　無錫精質視覺將工業線陣CCD 相機架設在生產線上方進行在線實時掃描，同時采用高亮的LED線性聚光冷光源進行打光，系統對相機采集到的圖像進行實時處理，當紙張表面出現粘結，銹斑，折印，劃痕等瑕疵時，對不合格產品自動標記。

　　線陣CCD攝像機通過連接在幅面驅動軸上的編碼器觸發獲取幅面的圖像信息，CCD相機的分辨率、縱向線掃頻率等性能確定系統的采集精度，系統精度高，圖像數據處理量大，數據經過高速處理后保留帶紙張表面瑕疵的數據信息(大小、直徑、橫縱向位置)并控制輸出，計算機系統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。

　　檢測對象：新聞紙、特種紙、銅版紙、白板紙、美術紙、文化紙、香煙紙、鐳射紙等

　　典型瑕疵：刮痕、亮點、破損、黑斑、孔洞、皺褶、油斑等

　　檢測寬度：任何寬度(可通過相機的組合滿足不同的幅寬)

　　檢測速度：MAX2000m/min

　　檢測精度：0.2mm~2mm (取決于檢測速度和相機數量)

　　瑕疵標識：聲光報警、實時貼標、實時顯示瑕疵坐標信息分布圖等
